La première fois que j’ai monté ma VM540ML sur la SL-1500C, j’ai commis l’erreur classique du débutant pressé : j’ai vissé la cellule, réglé la force d’appui au pèse-cellule, et lancé un disque sans vérifier l’alignement. Résultat : une distorsion discrète mais bien présente sur les passages aigus, le genre de défaut qu’on attribue d’abord au disque avant de comprendre que le problème vient d’un réglage mal fait (voire pas fait du tout). Il m’a fallu un gabarit de réglage Ortofon et quelques minutes pour corriger le tir.
Cette anecdote résume tout l’enjeu de cet article. Avant de régler la force d’appui ou l’anti skating, il faut que la cellule soit bien alignée. Pour ça, deux options s’offrent à vous : un gabarit de réglage platine vinyle à imprimer, gratuit, ou un outil prêt à l’emploi, comme celui d’Ortofon. Un mauvais alignement de la cellule en amont rend tous les réglages suivants inutiles, puisqu’ils viennent compenser un problème géométrique qui reste entier.
Pourquoi l’alignement passe avant tout le reste
L’alignement consiste à positionner la cellule pour que le diamant suive le sillon avec le minimum d’erreur de tangence sur toute la largeur du disque, ce qu’on appelle l’overhang et l’azimut. Je ne développe pas la théorie ici : ce qui compte pour ce guide, c’est que cet alignement se règle en premier, avant la force d’appui et l’anti skating, parce qu’il détermine la géométrie de base sur laquelle tous les autres réglages viennent s’appliquer. Pour les lecteurs qui veulent comprendre la mécanique générale du bras de lecture et de son contrepoids, l’article Wikipédia consacré aux platines tourne-disques donne un bon point de départ encyclopédique.
Deux familles d’outils permettent de faire cet alignement : le gabarit de réglage platine vinyle à imprimer, gratuit et téléchargeable, et un outil prêt à l’emploi, comme le gabarit de réglage Ortofon, en plastique rigide et vendu quelques euros. J’ai testé le second sur ma propre installation. Pour le premier, je m’appuie sur les retours d’utilisateurs et les protocoles publiés par plusieurs sources spécialisées.
Attention, la manipulation elle-même comporte un risque, quel que soit le gabarit utilisé : le diamant est l’élément le plus fragile de toute votre installation. Gardez toujours le bras verrouillé sur son repose-bras pendant que vous ajustez la position de la cellule, et ne le déplacez au-dessus du gabarit qu’au moment précis de la vérification visuelle.
Le protocole avec un gabarit de réglage platine vinyle à imprimer
Le principe est simple : télécharger un fichier PDF calibré selon une méthode d’alignement standard (Baerwald ou Löfgren, les plus courantes), l’imprimer à l’échelle réelle, puis l’utiliser comme repère visuel sur le plateau.
- Télécharger un gabarit de réglage platine vinyle à imprimer correspondant à la géométrie de votre bras (longueur effective et distance broche-pivot, données fournies par le fabricant de la platine), par exemple sur vinylengine.
- Imprimer le fichier en vérifiant l’échelle 1:1, généralement avec une mire de contrôle intégrée au PDF pour valider que l’imprimante n’a pas redimensionné le document.
- Découper le gabarit et le poser sur le plateau, aligné sur la broche centrale.
- Desserrer la cellule dans son porte-cellule et l’ajuster jusqu’à ce que le corps du diamant coïncide avec les deux points de référence imprimés sur le gabarit.
- Vérifier que l’axe longitudinal de la cellule reste parallèle aux lignes de la grille à ces deux points.
Sur le papier, la méthode fonctionne et elle a l’avantage d’être gratuite. Dans la pratique, les retours d’utilisateurs que j’ai pu consulter convergent vers trois limites concrètes. D’abord, la précision de découpe et d’impression : une imprimante mal calibrée, un papier qui gondole légèrement, ou une découpe approximative au ciseau introduisent une marge d’erreur difficile à quantifier mais bien réelle. Ensuite, l’épaisseur du papier : contrairement à un gabarit rigide, une feuille imprimée n’est pas parfaitement plane une fois posée sur le plateau, ce qui fausse légèrement la lecture visuelle des repères. Enfin, la durabilité : un gabarit papier se froisse, se déchire ou se perd après quelques utilisations, alors qu’un réglage se refait à chaque changement de cellule.
Le protocole avec le gabarit de réglage Ortofon

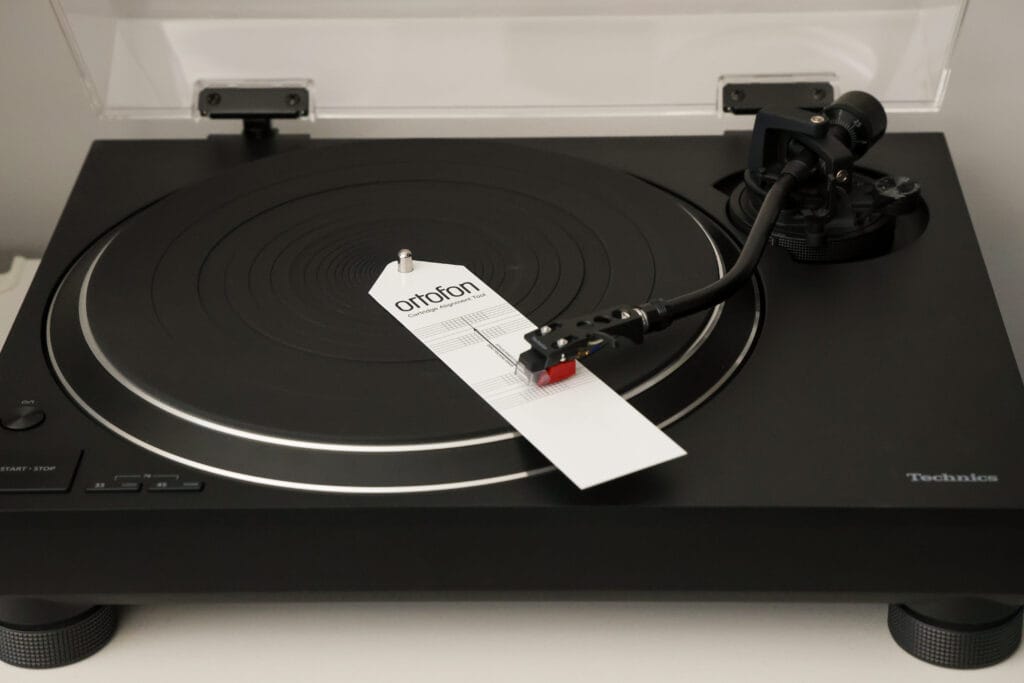

J’utilise le gabarit de réglage Ortofon (disponible ici) sur ma SL-1500C depuis le montage de la VM540ML. Le principe reste identique dans sa logique, deux points d’alignement et des lignes de tangence à respecter.
- Poser le gabarit rigide sur la broche du plateau, sans avoir besoin d’aligner un bord de feuille sur un repère imprimé au préalable.
- Desserrer légèrement la cellule dans son porte-cellule.

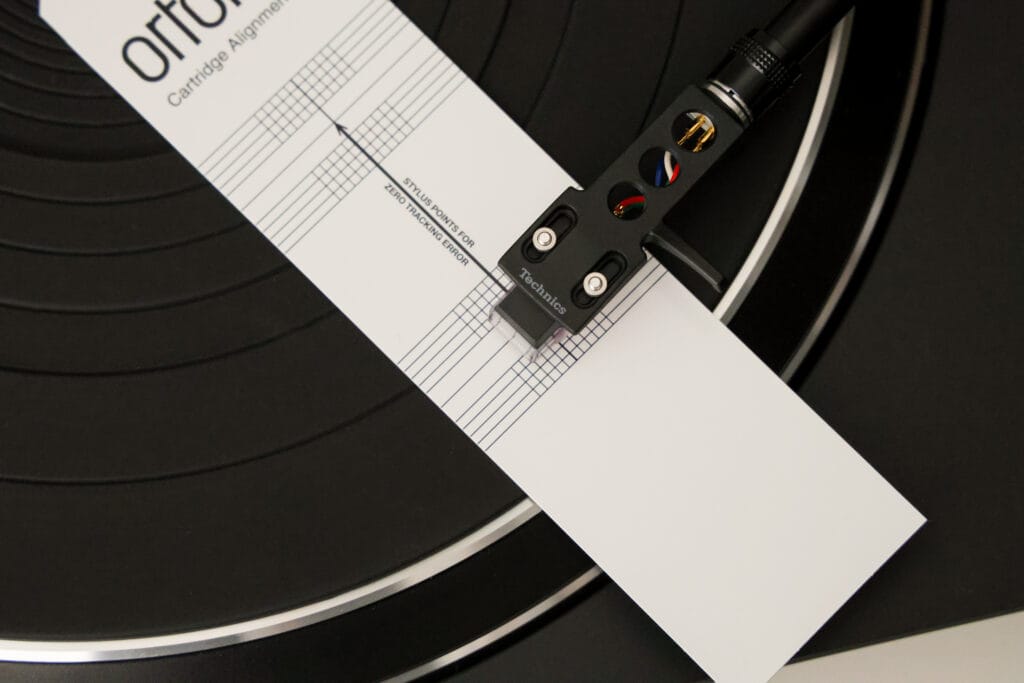

- Positionner le bras au-dessus du premier point de référence et ajuster jusqu’à ce que le corps de la cellule soit parallèle aux lignes horizontales gravées dans le plastique.
- Répéter au second point de référence, situé plus près du centre du disque.
- Resserrer la vis de fixation en vérifiant que l’alignement n’a pas bougé pendant le serrage. Cette vérification est indispensable, il me faut souvent deux ou trois réajustements avant d’être satisfait du résultat.
Pourquoi je préfère utiliser ce gabarit de réglage Ortofon plutôt qu’un gabarit à imprimer soi-même : une rigidité qui élimine le problème de planéité du papier, des lignes nettes et lisibles avec la même précision dans dix ans, et une répétabilité correcte d’une session à l’autre puisque l’outil ne s’use pas. Sur mon installation, la différence audible entre un mauvais alignement et un bon alignement se perçoit surtout en fin de face, où l’erreur de tangence est maximale.
Comparatif chiffré
| Critère | Gabarit gratuit à imprimer | Gabarit Ortofon |
|---|---|---|
| Précision | Dépend de l’imprimante et de la découpe, marge d’erreur non garantie | Lignes nettes, précision constante |
| Temps d’installation | 15 à 25 minutes (téléchargement, calibrage impression, découpe compris) | 10 minutes environ, utilisable immédiatement |
| Durabilité | Faible, se froisse et se déchire après quelques utilisations | Élevée, plastique rigide réutilisable des années |
| Prix | Gratuit | Environ 5 à 10 € selon revendeur |
Ma recommandation
Je ne trancherai pas à votre place, mais voici comment je vois les deux profils. Si vous alignez une cellule une seule fois, sans intention de recommencer souvent, le gabarit gratuit à imprimer fait le travail à condition de bien calibrer votre impression. Si vous êtes du genre à changer de cellule régulièrement, ou que vous êtes attaché à la précision, ce qui est mon cas, les quelques euros du gabarit Ortofon sont pleinement justifiés.
Et vous, avez-vous déjà comparé le son avant et après un réalignement de cellule ?
